以“智聯世界 生成未來”為主題的2023世界人工智能大會，即將在本周(7月6日)拉開帷幕。

　　從今年的大會主題不難看出，生成式人工智能(AIGC)，正是當下人工智能學術界、產業界的最大熱點，可以想見，大會期間，各家廠商的自研大模型將上演一場名副其實的“百模大戰”。

　　回顧AIGC走紅的過程，2018年谷歌發布Transformer模型無疑是一個關鍵里程碑。由于舍棄了NLP領域自回歸計算范式的LSTM/GRU傳統算法，從CV領域借用已較為成熟的注意力機制，以位置信息取代時序信息，Transformer得以充分利用GPU等SIMD架構處理器硬件的并行處理能力，實現了令人驚艷的工程效果，并使大型語言模型(LLM)成為其后迅速走向主流的研究路徑，工程實踐與能力涌現的良性循環，最終為ChatGPT、Midjourney等產品的現象級傳播奠定了基礎。

　　當下這場無人甘于錯失的AI淘金熱中，大算力AI芯片，順理成章成為衡量各家AIGC業務能力的最重要標尺之一，得到了空前關注。不過在公眾輿論場中，這一極具解析價值的議題似乎被簡單粗暴地等同于“囤積了多少塊英偉達A100/***”。

　　有鑒于此，集微網特意對國內外開發大算力AI芯片的科技公司概況進行了整理，以期為讀者提供一幅AI“大芯片”全景圖譜。

　　01 通用還是定制，AI芯片體系結構“天問”

　　1991年，當黃仁勛還未創立英偉達之時，深度學習“三巨頭”之一的楊立昆(Yann LeCun)，就已經在貝爾實驗室開發了卷積神經網絡專用訓練芯片ANNA，初步驗證了為AI訓練、推理任務開發的領域專用架構在算力、能效上的優越性。

　　2015年前后，在AlexNet、AlphaGO的震撼下，大批企業涌入AI芯片市場，掀起了這一細分賽道的第一波創投熱潮。

　　作為AI芯片中最為高端的品類之一，面向數據中心市場的AI大算力芯片也吸引了眾多新老玩家。集微網所梳理的主要廠商，彼時普遍押注于兩大技術路線，即英偉達為代表的GPGPU路線，和谷歌TPU為代表的定制ASIC路線。

　　數年后的今天，英偉達GPGPU無疑依然占據著市場主導地位。

　　根據集微咨詢(JW Insights)統計，AI類芯片在2022年352億美元的市場規模中，GPGPU占比接近60%，TrendForce則預測，2023年AI服務器(包含搭載GPU、FPGA、ASIC定制芯片)出貨量近120萬臺，其中英偉達GPU市占率約60-70%，云計算巨頭自研AI芯片占比約20%。

　　在英偉達高端產品一卡難求的同時，不少曾經的AI芯片獨角獸則已悄然退場，連續收購Habana、Nervana、Movidius等AI芯片明星創企的英特爾，近期也傳出加速計算產品線被大幅削減的消息。

　　定制大算力AI芯片的“骨感”現實，一方面源于AI模型、算法、用例本身極為快速的迭代，使針對特定模型的硬件優化往往面臨問世即過時的可能，通用芯片與軟件優化的組合有其內在合理性，并且谷歌及一眾初創企業實踐的ASIC路線依靠乘加器脈動陣列來訓練神經網絡，往往面臨流水線頭尾開銷大，計算資源利用率不足的問題。

　　更重要的是，對需求端的AI開發者而言，英偉達不僅意味著一個加速卡硬件品牌，更是完整AI開發平臺的代名詞。從楊立昆、辛頓(Geoffrey Hinton)等人的開創性工作開始，英偉達CUDA并行計算框架，已經成為事實上的AI學術界、工業界通用標準，在AI開發者社區形成了明顯的網絡效應，恰如英特爾在CPU領域的統治力來源于IBM PC機所培育的終端用戶生態。

　　當然，ASIC路線暴露出的不足，也刺激了進一步的技術、架構探索，自FPGA起源的可重構計算，近年來又向由數據流驅動的空間計算(Spatial computing)演進，涌現出Tenstorrent、特斯拉、Cerebras等新秀。

　　AIGC空前熱潮下，英偉達之外的新老玩家在大算力AI芯片領域技術與產品布局正在加速。

　　以全球三大云計算廠商為例，亞馬遜近期主動對外表態，對AMD為數據中心AI負載開發的新一代MI300 APU表示了明確興趣;全球第二大廠微軟，也在近期被曝出代號Athena的自研AI芯片項目，據稱已有部分樣品供微軟和OpenAI員工試用，第三朵“大云”谷歌，剛剛公開了TPUv4號稱“登月工程”的Pods架構設計。

　　定制大算力AI芯片，緣何“風云再起”?

　　02 舊瓶新酒，定制AI芯片擁抱Chiplet

　　要理解供給端的技術與產品潮流變化，首先應當在需求端尋找線索。

　　生成式人工智能的基本特征之一，無疑是對計算、存儲、IO帶寬能力堪稱永無止境的需求。

　　為了命中市場需求新的“甜蜜點”，各大廠商也展開了堪稱八仙過海的多元探索，而這樣的探索，顯然不會是上一輪AI芯片競爭的簡單重復。

　　在英偉達、谷歌等廠商致力于挖掘集群Pod\Rack層面系統工程潛力的同時，更多AI芯片開發者在性能“軍備競賽”中，將目光投向了Chiplet(芯粒)工程方法，將之作為構建大規模、可擴展、高能效異構算力集群的基石，為了滿足AI云端訓練、推理任務對計算性能和內存帶寬的需求，CPU/GPU/FPGA/ASIC通過Chiplet實現異構集成的實踐已不斷涌現。

　　如老牌巨頭AMD推出的MI300系列APU，集成晶體管數量近1500億顆，通過三種Chiplet芯粒(Base layer、GPU GCDS、CPU CCDs)與不同規格HBM靈活搭配，可以形成豐富的產品組合，覆蓋客戶差異化需求，研發成本和量產成本都極具優勢。

　　再如近期被諸多巨頭追捧的AI大芯片初創企業Tenstorrent，就明確以Chiplet作為產品迭代方向，并已經與LG電子達成具體產品合作意向。

　　大體而言，業界當前對Chiplet的技術與商業價值已形成廣泛共識。

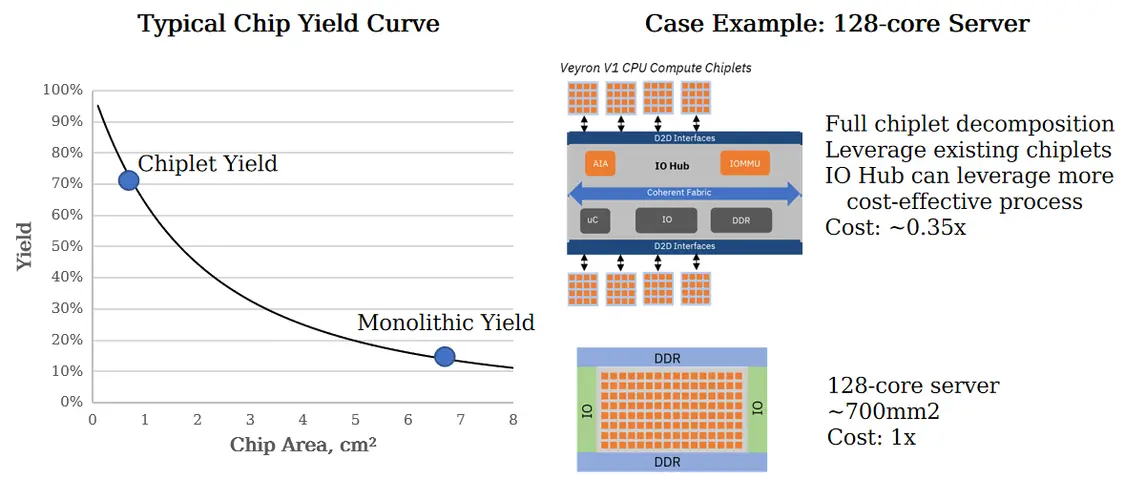

　　在計算性能上，芯粒的立體堆疊能夠突破光刻掩膜尺寸極限，大幅提高集成晶體管密度并降低數據傳輸資源開銷，不同體系結構的計算核可靈活組合，形成高內聚、低耦合、可配置、可伸縮的“超級芯片”，適應各類AIGC算法優化需求，實現從System on Chip到System of Chips的轉變，在算力集群的系統層面繼續推進摩爾定律。而在商業上，Chiplet更有望大幅減少開發量產成本及周期，進一步降低AI算力硬件開發、制造門檻。

　　此外，如果說海外用戶還可以坐觀各家差異化方案成敗，那么在中國這一全球最二大AI支出市場，大算力AI芯片“另辟蹊徑”，更可以說是“Must be”的緊迫要求。未來海外高端GPU/APU即便還可繼續“特供”，在互連帶寬等關鍵參數限制下，也將實質性失去處理更大規模模型的能力。

　　從產業視角看，Die-to-Die(D2D)互連，則堪稱Chiplet走向商業應用的最關鍵環節，同樣已成為Chiplet產業鏈創新創業的熱點。

　　Tenstorrent公司CEO、芯片設計大師Jim Keller就曾談到，當前Chiplet加速成熟，一個重要因素就是封裝技術已能夠提供較為理想的D2D信號鏈路，滿足芯�；ミB的帶寬、功耗需求。

　　在這一產業環節，除了傳統互連IP供應商延申拓展其布局，目前國內外也已涌現出Blue Cheetah、奇異摩爾(Kiwimoore)、Eliyan等新銳廠商，并呈現出十分旺盛的創新活力。

　　國內代表性廠商奇異摩爾成立于2021年初，是全球首批基于 Chiplet 架構，提供“通用互聯芯粒產品及系統級解決方案”的公司。核心產品涵蓋高速互聯IO Die、高性能互聯底座Base Die兩類芯粒，以及一系列 Die2Die IP 和 Chiplet 軟件設計平臺等全鏈路軟硬件產品。公司面向由 AIGC 驅動的數據中心、自動駕駛、個人計算平臺等高性能計算市場，通過提供以互聯芯粒為核心的 chiplet 系統級解決方案，助力客戶更快、更容易的做出復雜高算力芯片。

　　Blue Cheetah，則是海外目前風頭最盛的D2D互連技術供應商之一，在BOW和UCIe聯盟均十分活躍，其BlueLynx D2D互連IP已經在多代工藝節點完成硅驗證，并已經被DreamBig、Apex等企業應用于其數據中心網絡芯片產品。

　　某種意義上看，這些企業在新賽道上的競爭，也將會決定其所在區域Chiplet產業生態的發展水平。

　　03 Chiplet，大規模異構算力集群基石

　　新一代人工智能技術中，無論是NLP領域的大模型(LLM\DM)，還是搜廣推領域興起的DLRM模型，各種更新換代的AI工作負載已經明顯超出單卡存、算極限，因此在單個芯片規格不斷進步的同時，也勢必需要由大量異構計算核心組合成算力集群進行處理，以高效完成AI模型訓練、推理、迭代等各類生產流程。

　　AIGC對硬件算力越來越高的要求，使用戶日益關注作為一個整體的計算集群能效、費效表現，由大量異構計算核心組成的算力集群，無疑已成為AIGC產業的重要競爭維度。

　　正如上文所述，AIGC模型參數、數據集的超大規模，使得批處理過程中數據吞吐量極高，為了提升訪存帶寬，片內封裝HBM幾乎成為所有AI大算力芯片的必選項，而Tenstorrent等新銳企業的空間計算范式創新，同樣內嵌著異構眾核的先進封裝需求，正因如此，Chiplet已被廣泛視為構建大規模、可擴展、高能效異構算力集群的基石。

　　有鑒于此，集微網也聯系到奇異摩爾這一本土Chiplet產業代表廠商，邀請其分享了來自行業前沿的觀察。

　　奇異摩爾聯合創始人兼產品及解決方案副總裁祝俊東表示，當前超大規模計算集群的發展有著三大驅動因素：

　　第一，從單芯片本身的維度來看，對其性能依然有非常高的要求，各家廠商無不在繼續致力于提升單片性能規格，不過傳統的SoC方式已經逼近極限，怎樣做一顆更大的芯片就成為挑戰;

　　第二，從AI角度著眼，不同類型的AI應用其實對于算子/算力的要求千差萬別，既要兼顧在不同情況下的通用性，也要滿足適度的專用性，例如對于Transformer的優化;

　　第三，數據驅動的生成式人工智能，在運用中涉及大量預處理/前處理工作，已不適合純用GPU處理，需要用到異構計算架構去處理。

　　算力集群的持續擴展和異構集成，也帶來多重技術挑戰，互連是其中尤為關鍵的瓶頸，在祝俊東看來，超大規模異構如果在板卡級或者集群級實現，互連帶寬勢必會成為瓶頸，尤其是東西向帶寬隨著節點規模擴大，在總帶寬難以提升的情況下，更成為瓶頸，這也是業界推崇在芯片級異構Chiplet的原因所在，片內異構集成在帶寬、延時、功耗上能夠帶來更為優越的表現。

　　算力投資熱潮下，Chiplet產業也已經步入加速普及階段，根據研究機構Yole預測，狹義口徑的Chiplet(2.5D/3D封裝芯片)產品，正在迎來出貨量與市場規模的躍遷，2023、2024、2024年產品產值預計將分別達到70億、480億、990億美元。

　　如此驚人的跳躍式增長，既受益于需求端AI/HPC大芯片等熱門應用的“拉力”，也有供應端先進制程技術演進帶來的“壓力”。

　　半導體行業權威性的IRDS 2022版光刻技術路線圖中就明確警告，如果高NA EUV在2025年成功實用化，將導致當前的EUV光刻機最大單次曝光面積進一步縮小一半，掩模尺寸必須更小，因此當高NA設備被引入時，monolithic芯片的“解耦”(disaggregation)幾乎不可避免，Chiplet勢必將從可選項向必選項轉變。

　　綜上所述，Chiplet在數據中心市場的加速滲透普及已經是一個不可逆扭轉的趨勢，各個巨頭的中高端產品里已經普遍使用Chiplet工程方法。

　　04 跨越鴻溝，Chiplet產業生態嬗變

　　如同二十年前的SoC技術，“小荷才露尖尖角”的Chiplet，產業鏈仍然處于發育的早期階段，目前在高端處理器領域的代表性產品，依然多為芯片與系統大廠內部自研。

　　對于當下想要試水Chiplet的其他芯片開發團隊，依然面臨著多方面的技術與商業挑戰：

　　第一，在前端設計上原有SoC/ASIC方法學及EDA工具鏈面臨重構，以適應基于D2D互連的Chiplet架構;

　　第二，Chiplet產品總體性能并不簡單等同于芯粒的堆疊規模，需要一套有效的D2D互聯架構及算法以實現高帶寬、低延時、低功耗，解決物理分離LLC的NUMA(非統一內存訪問)，更進一步看，D2D互聯還需要形成行業標準，以實現不同廠商芯粒的互連互通;

　　第三，異構乃至異質芯粒封裝引入新的約束，后端設計面臨熱、力、電磁仿真及可測試性的全新挑戰;

　　第四，目前能夠提供可靠良率的成熟Chiplet工藝方案依然有限，臺積電CoWoS/InFO近乎居于壟斷地位，其他擁有先進封裝工藝能力的廠商，往往在PDK工藝庫與EDA設計工具的結合上依然滯后，導致Chiplet芯片設計與制造能力無法有效對接。

　　對此，�？�東也向集微網感言，傳統芯片公司對于封裝環節工藝細節普遍缺乏掌握，封裝廠則需要客戶提供其對先進封裝工藝的需求，同樣不了解相關技術如何在產品中發揮作用，因此產業環節對接還有很大的鴻溝，確實是一個有待解決的挑戰。

　　基于上述原因，對國內外大部分公司而言，想要盡早布局新興賽道，就必須借助于第三方廠商的服務，而與SoC產業鏈上的IP/設計服務廠商相比，Chiplet服務商覆蓋的產業鏈條不但更長，其在整合產業生態上的作用也更為關鍵。

　　以在北美市場極為活躍的Palo Alto Electron為例，該公司可為客戶完成基板和系統設計、CHIPLET設計與驗證、原型和PDK開發，結合生態合作伙伴的芯粒庫和代工服務，形成了工程服務的“閉環”。

　　國內企業中，奇異摩爾也是這一新興產業環節的代表，除了完善的芯粒庫，該公司還可提供軟件設計平臺，可快速完成Chiplet 系統設計、驗證、仿真等工作。

　　國內Chiplet產業發展同樣堪稱有聲有色，在產品層面，華為公司早在2019年前后就已經完成五大基礎Chiplet設計，包括CPU-Compute Die、AI-ComputeDie、Compute-lO Die、NIC-IO Die和Wireless-ACC Die，基礎Chiplet之間共享公共聯接，并遵循共同物理設計規則，可基于不同的Chiplet搭配組合出服務器CPU、AI加速期、Smart-NIC等多種數據中心大芯片產品，而在供應鏈上，設計服務、代工制造環節本土企業也正在加速崛起，以奇異摩爾為例，該公司目前除了完善的芯粒庫、軟件設計平臺外，還與本土IC供應鏈巨頭潤欣科技達成合作，可望進一步形成turnkey式的完整解決方案交付能力。

　　從英特爾、AMD到PAe、奇異摩爾，大小公司、新老勢力的活躍身影，共同勾勒出Chiplet當下在大算力AI芯片領域掀起的變革浪潮，令人猶如置身千禧年之初SoC大興的年代，對于半導體產業人而言，能夠在一場重大“范式轉移”的現場親眼見證，無疑是一種幸運。

　　正如SoC大潮成就了以高通為代表的眾多Fabless企業，深刻改變了全球半導體產業生態，Chiplet的興起，同樣已經預示了大算力芯片市場的重大機遇。

　　憑借著毫不遜色于海外廠商的本土Chiplet產業生態，在這一寶貴的機遇窗口，大算力AI芯片產業鏈的自主創新將會涌現更多、更大的突破，也必將更有力支撐我國生成式人工智能全產業鏈發展。有理由期待，即將開幕的世界人工智能大會，將為我們帶來一系列驚喜。
